2. MAS介绍

2.1. 背景

在传统架构中，存储设备与 GPU 之间的数据交互必须以系统内存（Host RAM）作为中转站。 具体而言，文件数据需先从存储介质读取至系统内存，再经由系统内存拷贝至 GPU 显存（VRAM）。

这种基于内存中转的访问模式存在以下显著瓶颈：

  • 传输路径冗长，端到端延迟高：数据需经历额外的中间拷贝环节，显著增加了整体的传输时延

  • 内存资源挤占与系统干扰：该过程不仅额外消耗主机的系统内存，且极易受到主机端其他并发任务的干扰，导致传输速率受限

  • PCIe 带宽竞争加剧，性能易波动：数据需要在 CPU 与 PCIe Switch 之间往返传输（即先上行至内存，再下行至 GPU），极大地加剧了总线带宽的竞争，导致传输性能极不稳定

为了突破这一瓶颈，可引入 PCI 总线的原生特性：它允许同一总线上的两个设备间直接进行内存访问（DMA），此类事务被称为点对点（Peer-to-Peer，P2P）传输。 基于这一特性，GPU 显存能够直接被总线上的其他硬件设备（如 NVMe 存储设备）访问。 数据无需再绕道系统内存，从而从根本上消除了传输路径冗长、主机资源挤占以及 PCIe 带宽竞争等问题。

../_images/image1.png

图 2.1 存储-GPU 传输路径对比

2.2. 基本原理

P2P 在软件层面面临的主要挑战在于：若要复用 Linux 现有的内核接口（如直接 I/O），参与 P2P 事务的设备内存必须拥有对应的 struct page 描述符。 为此，Linux 引入了 ZONE_DEVICE 内存区机制，旨在为设备驱动指定的物理地址空间提供 struct page 映射服务。

该机制的“设备”属性主要体现在：这些地址范围对应的页面对象永远不会被标记为“在线（online）”状态（即不混入系统公共内存池）； 此外，在锁定（pin）内存以供读写时，系统必须持有针对该底层设备的引用计数，而不仅是页面自身的引用。

得益于此，由 struct page 描述的 GPU 显存能够像传统的主机物理内存（RAM）一样，直接交由 Linux 虚拟文件系统（VFS）进行无缝调度与处理，从而在内核层面彻底打通了 P2P 传输的软件链路。

2.3. 工作流程

MAS 特性由两部分组成，用于态的 mcFile.so 库和内核态的 GPU 驱动。MAS 功能没有单独的内核模块，直接集成在 GPU 驱动中。 存储设备的驱动，如 NVME 驱动，不需要修改。

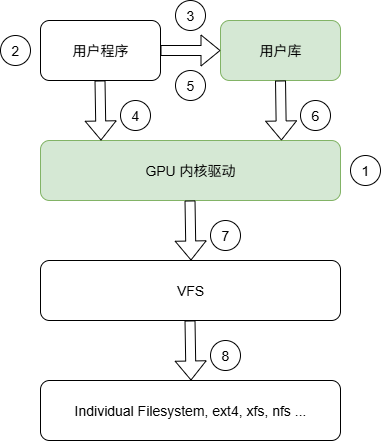

../_images/image2.png

图 2.2 工作流程

  1. GPU 驱动加载时通过 devm_memremap_pages 将 VRAM（BAR0）注册到 ZONE_DEVICE。构建对应的 struct page。

  2. 使用 O_DIRECT 通过标准接口 fopen 打开需要读写的文件，获取文件句柄。

  3. 将文件句柄注册到 mcFile 库。

  4. 使用 mcMalloc 分配 VRAM，获得 VRAM 句柄。

  5. 使用 mcFileWrite/mcFileRead 发起操作，将文件句柄和内存句柄传入驱动。

  6. GPU 驱动通过 IOCTL 接口收到请求后，通过内核标准接口获得内存句柄对应的 struct page，并构造出 bio_vec。

  7. 通过标准 VFS 接口发送 IO 请求。

  8. VFS 会将这些 GPU 内存页当作普通主机 RAM 处理，然后将其传递给存储设备驱动程序。与普通 RAM 页的 IO 请求一样，无需对这些 GPU 内存页执行任何额外操作。

2.4. 内核依赖

本特性依赖于内核对 ZONE_DEVICE 的支持，使用前需要检查 CONFIG_ZONE_DEVICE 是否打开。

cat /boot/config-$(uname -r) | grep ZONE_DEVICE
CONFIG_ZONE_DEVICE=y

2.5. 使用步骤

MAS 功能默认是关闭的，GPU 内核驱动模块提供了模块参数 mas 控制此功能的开关。可以在安装驱动时通过如下方式打开。

sudo ./metax-driver-x.x.x.x-deb-x86_64.run -- --module-parameter="mas=1"

备注

模块参数存在 /etc/modprobe.d/metax-base.conf 里，如果安装后要关闭，可以手动修改此文件，将 mas=1 改为 mas=0。

因为一些问题和限制（参考 3 已知问题和限制），MAS 初始化过程中可能失败，可以通过如下方法检测 MAS 是否初始化成功。

cat /sys/class/mxcd/mxcd/layout/properties | grep mas
mas 1
