1. 概述

本文档描述了如何通过Warm Reset复位GPU卡来恢复业务。

1.1. 应用场景

当服务器上的一张或者多张GPU卡出现不可通过软件恢复的问题，且服务器主机及操作系统没有明显异常的情况下，可以尝试Warm Reset复位出现问题的GPU卡来恢复业务，以此避免重启服务器主机，节省运维的时间和人力成本。

一般情况下，Warm Reset适用以下场景：

非显存坏页的不可自动纠正的RAS错误
VBIOS更新后立即生效
GPU卡之间MetaXLink出现异常，比如连接断开或降速等
其它未知问题引起的GPU卡异常，hang机或不响应等

备注

由于Warm Reset在软硬件实现上和服务器型号、操作系统以及出现问题时的上下文都紧密相关，无法保证在所有实际场景下都能正常工作，建议Warm Reset后对所有GPU卡都进行基本的测试后再运行业务。如果Warm Reset后有任何系统异常，请立即冷重启服务器。

2. 软件栈版本依赖

使用Warm Reset需要软件栈版本满足以下条件：

VBIOS ≥ 1.12.0.0
KMD ≥ 2.4.1
mx-smi ≥ 2.1.5
libvirt ≥ 0.8.0（虚拟机部署下的host端环境）

3. 适配服务器

由于Warm Reset在PCIe接口上和服务器紧密相关，并不能保证在所有服务器上都能正常工作，有些服务器存在Warm Reset后GPU卡无法识别或者无法正常工作等问题，所以对于不同的服务器，有可能需要特殊的适配才能使用，表 3.1列出经过测试的推荐使用的服务器：

表 3.1 推荐使用的服务器列表
服务器型号	Warm Reset功能	已知问题
H3C UniServer R5300 G6	支持	无

4. 物理机场景

4.1. 基本原理

MetaX GPU卡的Warm Reset是指在不重启主机电源或操作系统的情况下进行GPU卡的复位，管理人员确认GPU卡在空闲的情况下，通过mx-smi接口下发出Warm Reset命令来触发GPU卡的复位，目前支持以下使用部署场景：

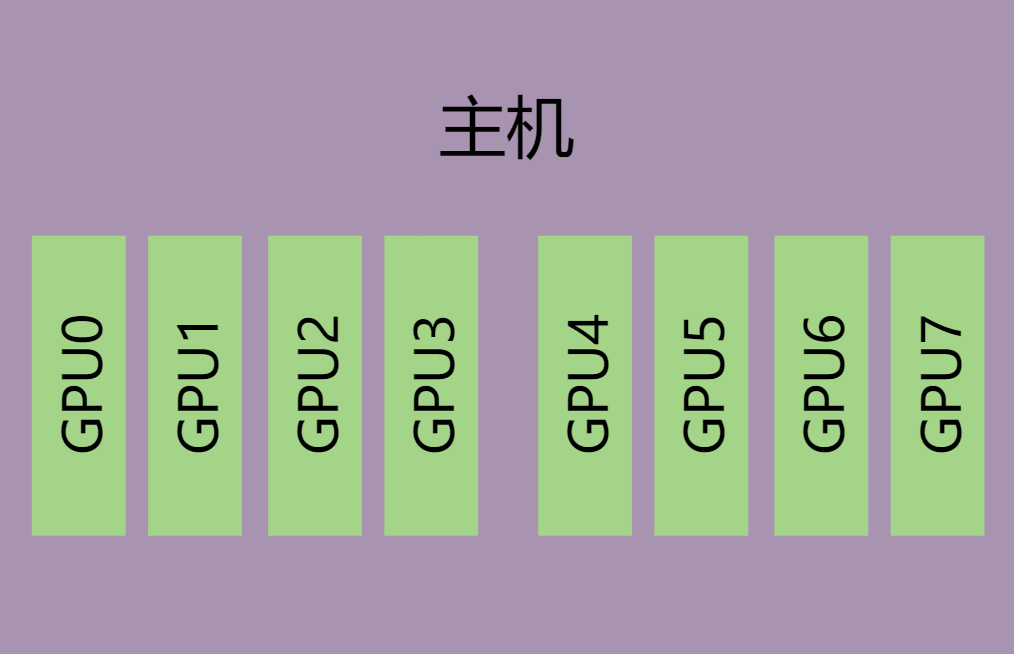

单主机无GPU卡互联环境，如图 4.1，即GPU卡之间没有通过MetaXLink互联。

可以直接使用mx-smi对出现问题的GPU卡进行Warm Reset复位。

图 4.1 单主机无互联

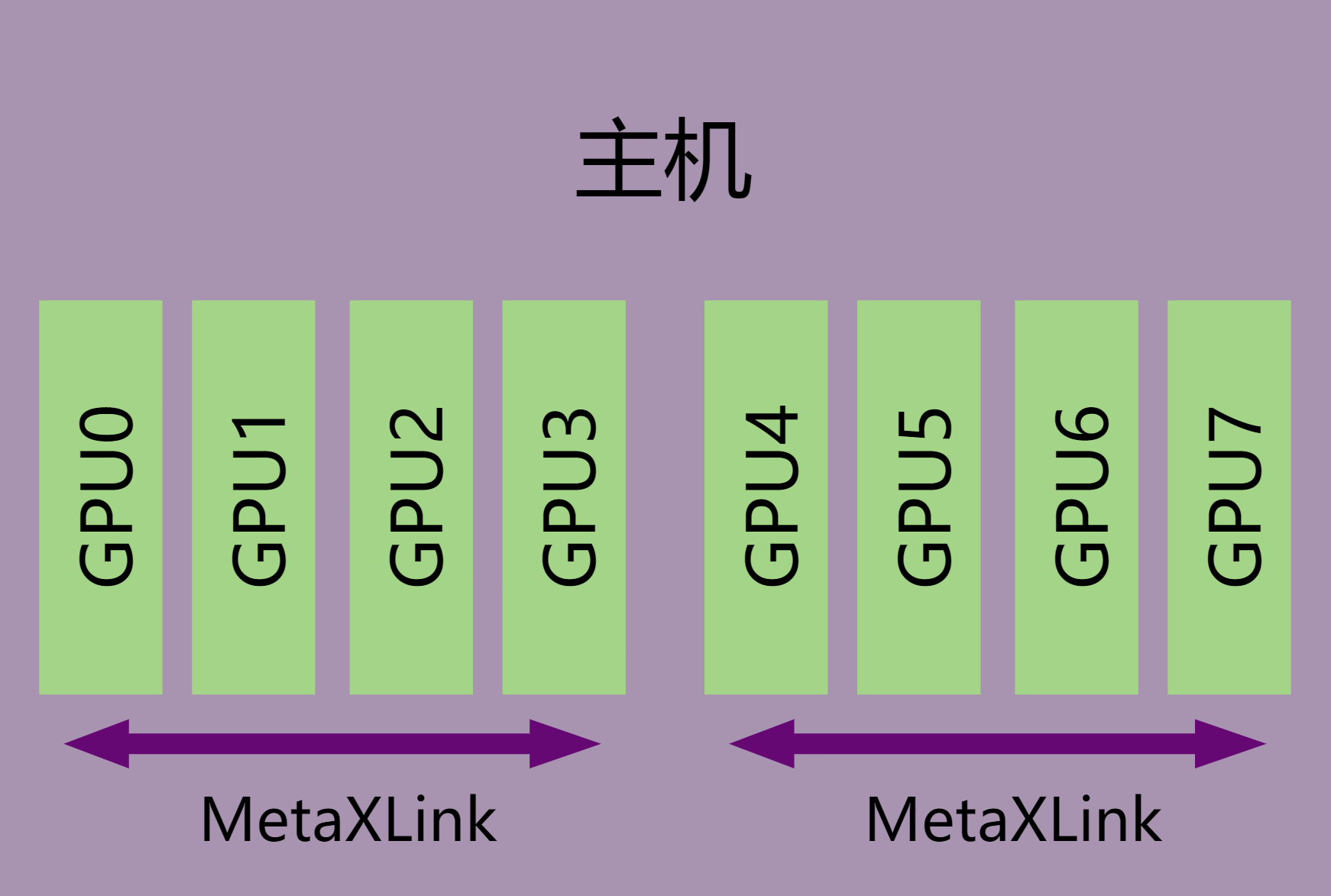

单主机多卡互联的GPU卡环境，如图 4.2，即GPU卡之间通过MetaXLink互联。

因为Warm Reset在执行过程中会将MetaXLink硬件复位，板卡内的MetaXLink会和对端GPU卡断开连接，所以在有MetaXLink互联的多卡环境中如果有任何板卡需要Warm Reset，则互联群组内所有GPU卡都需要进行Warm Reset。

使用mx-smi下发Warm Reset命令时，KMD驱动会判断GPU卡是否存在MetaXLink互联并自动完成互联群组内所有GPU卡的Warm Reset，且在Warm Reset完成后，KMD会自动恢复群组内所有GPU卡的MetaXLink互联。

图 4.2 单主机多卡互联

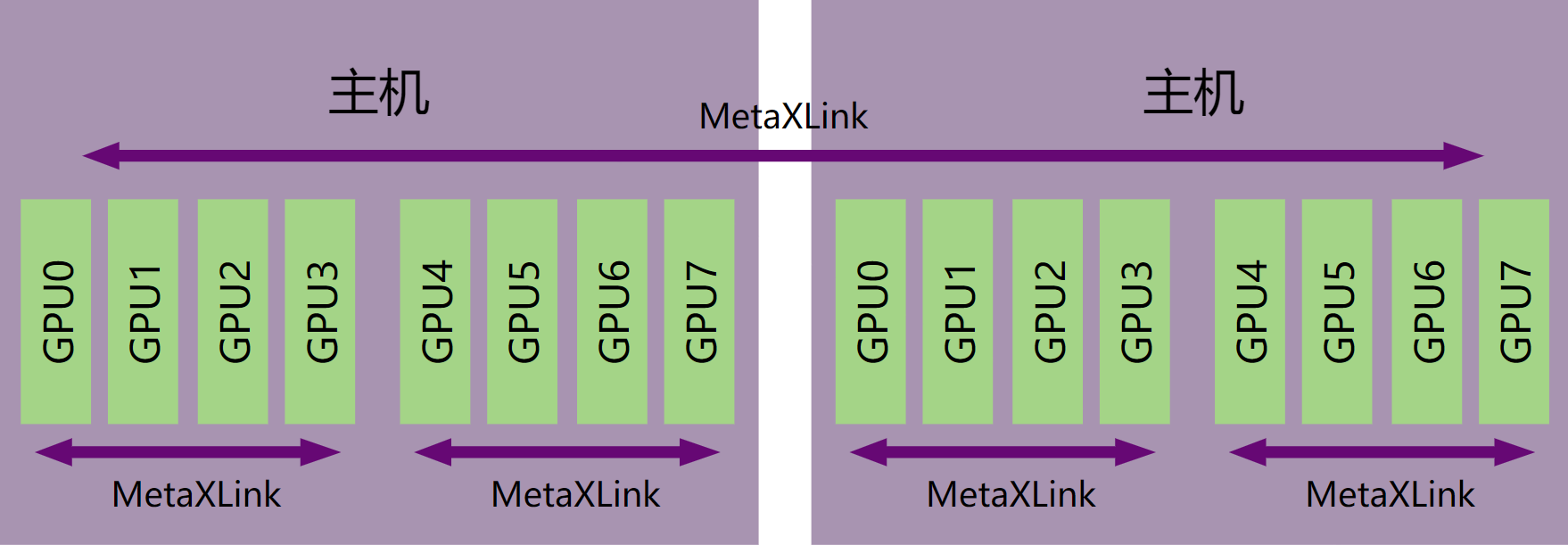

多主机多卡互联的GPU卡环境，如图 4.3，即整个GPU卡的互联群组分布在多个主机上，单主机内的GPU卡之间有MetaXLink互联，不同主机上的GPU卡之间也存在MetaXLink互联。

因为Warm Reset在执行过程中会将MetaXLink硬件复位，板卡内的MetaXLink会和对端GPU卡断开连接，所以在有MetaXLink互联的多卡环境中如果有任何板卡需要Warm Reset，则互联群组内所有GPU卡都需要进行Warm Reset。

由于这个互联群组分布在多个主机上，所以对这种系统进行Warm Reset的时候需要分别对每台主机下的GPU卡下发Warm Reset命令。在每个主机上，只需要选一张卡下发Warm Reset命令，同一主机内有MetaXLink互联的其它GPU卡也会自动进行Warm Reset，等所有主机都完成Warm Reset之后，各主机内的MetaXLink会自动恢复连接，跨主机之间的MetaXLink则按需下发连接命令来实现跨主机之间的MetaXLink互联。

图 4.3 多主机多卡互联

4.2. 操作步骤

单主机下，带MetaXLink互联与不带MetaXLink互联的GPU卡在执行Warm Reset时的操作步骤相同。多主机下，若不同主机上的GPU卡间存在MetaXLink互联，则需要在所有机器上同时执行Warm Reset。

确认当前环境下没有业务在使用metax驱动。执行以下命令，确认metax引用行的最后一列显示为0，若不为0，则表示还有业务在引用metax驱动，需要将业务强制退出。
```
lsmod | grep metax
```
通过错误日志或者mx-smi定位出错GPU卡的node ID。
```
mx-smi -L
```
通过mx-smi工具，找出需要Warm Reset的GPU卡的node ID（有MetaXLink互联的GPU卡群组可以指定群组内的任意node ID），然后执行以下命令进行Warm Reset。
```
mx-smi -r -i <node ID>
```
备注
- 如果执行Warm Reset命令后console显示了错误信息，或者该命令无法结束，请重启主机。
- 如果不知道node ID，可直接使用 mx-smi -r -i all 命令对所有GPU卡进行Warm Reset。
等待大约90秒钟后查看GPU卡是否复位成功，执行以下命令查看所有GPU卡和拓扑连接是否恢复，同时确认dmesg没有错误日志。
```
mx-smi topo -m
```
备注
- 执行Warm Reset命令后的90秒等待时间内，不要对GPU再下发任何其他操作，等检查到GPU复位完成后再进行操作。
- 如果Warm Reset完成后，通过mx-smi命令查看的拓扑连接不正常，或者dmesg有错误日志，请冷重启主机。
多主机MetaXLink互联环境下完成Warm Reset后，按需进行MetaXLink的training，操作步骤和冷重启主机一样。

5. PF透传虚拟机场景

5.1. 基本原理

将GPU卡PF直接透传给虚拟机应用场景下，需要管理员在host端部署一个Warm Reset监控工具，该工具会在管理平台对虚拟机开机和关机操作时进行Warm Reset相关操作。

当用户在虚拟机测试过程中遇到GPU卡严重故障问题，并提示需要Warm Reset操作恢复后，用户在虚拟机里面发起Warm Reset操作（实际为Warm Reset请求），然后将虚拟机关机并重新开机。

在host端启动虚拟机前，Warm Reset监控工具检测到GPU卡有Warm Reset请求标记，会对GPU卡进行Warm Reset复位。

全部GPU卡Warm Reset完成后，在host端正式启动虚拟机，用户继续执行业务。

备注

host端的Warm Reset监控工具无法获取到完整MetaXLink互联信息，在host启动虚拟机前，Warm Reset监控工具会对属于该虚拟机下的所有GPU卡进行必要的状态检查，只有当前状态满足Warm Reset条件了，监控工具才会对GPU卡进行Warm Reset操作。

5.2. 操作步骤

第一次部署时，管理员在host安装mxhv工具。

rpm系列:
```
rpm -i mxhv-xxx.rpm
```
deb系列：
```
rpm -i dpkg -i mxhv-xxx.deb
```
备注
- 必须在host安装mxhv工具，因为在虚拟机里触发Warm Reset命令后，都是由host端的mxhv工具执行Warm Reset复位。
- 不要在host安装GPU KMD驱动或其他MXMACA工具，防止host端GPU KMD驱动对透传GPU卡有影响。
管理员将用户需要的GPU卡透传配置到虚拟机。
用户通过虚拟机管理平台启动虚拟机。
用户需要Warm Reset时，通过mx-smi工具，找出需要Warm Reset的GPU卡的node ID（有MetaXLink互联的GPU卡群组可以指定群组内的任意node ID），然后在虚拟机下执行如下命令：
```
mx-smi -r -i <node ID>
```
备注
- 如果执行Warm Reset命令后console显示了错误信息，或者该命令无法结束，请重启主机。
- 如果不知道node ID，可直接使用 mx-smi -r -i all 命令对所有GPU卡进行Warm Reset。
用户在虚拟机里面执行poweroff命令，关闭虚拟机。
```
poweroff
```
备注

必须使用poweroff命令，不能用reboot等其它重启命令。
用户通过虚拟机管理平台再次启动虚拟机。

备注

在host端启动虚拟机前，Warm Reset监控工具会对GPU卡进行Warm Reset复位，完成后才会正式启动虚拟机，如果5分钟后虚拟机启动没有成功，请重启主机。
虚拟机启动成功后，执行以下命令查看所有GPU卡和拓扑连接是否恢复，同时确认dmesg没有错误日志。
```
mx-smi topo -m
```
备注

如果Warm Reset完成后，通过mx-smi命令查看的拓扑连接不正常，或者dmesg有错误日志，请冷重启主机。
用户继续执行业务。

6. 虚拟化SRIOV硬切分场景

6.1. 基本原理

在GPU卡开启SRIOV硬件切分虚拟化之后，一张GPU卡会虚拟出多个vGPU卡。当需要对GPU卡进行Warm Reset复位时，需要在host上通过mx-smi命令对GPU卡进行Warm Reset复位。

但在对GPU卡进行Warm Reset卡复位操作前，必须停止该GPU卡虚拟的所有vGPU卡上的业务。

6.2. 操作步骤

在host上执行mx-smi命令查看GPU卡node ID，并确认该GPU卡虚拟出来的vGPU卡信息。
```
mx-smi -L
```
停止该GPU卡虚拟的所有vGPU卡上的业务。在使用vGPU卡的环境中执行mx-smi命令，查看Process列表是否有业务进程还在vGPU卡上运行，若还有业务进程在运行，请退出相关业务进程。
```
mx-smi
```
备注

如果是vGPU透传虚拟机的使用场景，需要在虚拟机中vGPU业务停止之后，对虚拟机进行关机操作。
执行以下命令，在host上通过mx-smi工具对GPU卡执行Warm Reset操作：
```
mx-smi -r -i <node ID>
```
备注
- 执行Warm Reset操作的node ID为GPU物理卡编号，不是vGPU虚拟卡编号。
- 如果执行Warm Reset命令后console显示了错误信息，或者该命令无法结束，请重启主机。
等待大约90秒钟后查看GPU卡是否复位成功，在host上执行以下命令查看GPU卡及其vGPU卡是否恢复，同时确认dmesg没有错误日志。
```
mx-smi -L
```
备注
- 执行Warm Reset命令后的90秒等待时间内，不要对GPU再下发任何其他操作，等检查到GPU复位完成后再进行操作。
- 如果Warm Reset完成后，通过mx-smi命令查看的GPU及其vGPU卡不正常，或者dmesg有错误日志，请冷重启主机。
用户继续在vGPU卡上执行业务。

7. 已知问题和限制

Warm Reset不能解决服务器硬件故障问题。
Warm Reset不能解决操作系统故障问题。
未经测试的服务器可能存在Warm Reset之后丢卡现象（参见表 3.1 推荐使用的服务器列表）。
未经测试的服务器可能RC在Warm Reset过程收到AER会出现服务器直接重启现象（参见表 3.1 推荐使用的服务器列表）。
在同一个互联的GPU卡群组上存在老版本VBIOS（< 1.12.0.0）和新版本VBIOS（≥ 1.12.0.0）的GPU卡混插，会导致老版本GPU卡启动失败，且也无法升级VBIOS，需将MetaXLink断开后才能正常工作。
在同一个互联的GPU卡群组上老版本VBIOS（< 1.12.0.0）升级到新版本VBIOS（≥ 1.12.0.0）时，必须将所有老版本VBIOS的GPU卡的VBIOS全部升级后，才能进行Warm Reset或重启主机的操作，避免出现上述混插场景。
如果通过Warm Reset复位GPU卡方式让新VBIOS版本生效，必须保证新版本VBIOS的BAR size配置和旧版本VBIOS的BAR size配置一致。
支持PF卡Warm Reset，不支持VF卡的Warm Reset。
