1. 概述
本文描述了MXMACA® 软件栈中mcProfiler工具的使用方法。
mcProfiler是一个可视化的GPU性能指标分析工具，提供了一个可定制的、数据驱动的用户界面和度量集合，为开发人员提供GPU核函数详细的性能视图。该工具包含以下功能：
全局视角，包括SOL视角和各个子模块的RoofLine视图
不同分类的性能指标，包括Memory、Computing、Scheduling角度的性能指标
为每个类别进行深层次分析，包括相关模块资源使用情况和详细性能指标等
2. mcProfiler
2.1. 安装
mcProfiler包含在 win-perf-kit 工具包内，是一个Windows上的UI程序，用户解压 mcProfiler 压缩包后，双击 gui-profiler.exe 即可直接使用。
2.2. 使用
2.2.1. 前置要求
mcProfiler主要通过在Windows上执行可视化+Linux上执行实际采样的方式进行作业，方便用户直接使用mcProfiler进行可视化调优。考虑到跨平台的兼容性问题，需要满足以下前置条件：
Windows GUI客户端所在的平台，简称为GUI平台：需要对应的网络权限。建议针对GUI程序关闭防火墙拦截。
MXMACA程序所在的Linux平台，简称为MXMACA平台：需要开放对应的SSH权限。若使用私钥登录，需要确保用户目录权限（通常为700）以及对应的公钥文件权限（通常为600）正确。
对于被度量的目标程序，需要链接 libmcToolsExt.so 动态库（跟随MXMACA软件包默认安装）以启动调试支持。用户可以在编译目标程序时加上
-lmcToolsExt链接选项进行链接。
2.2.2. 创建度量任务

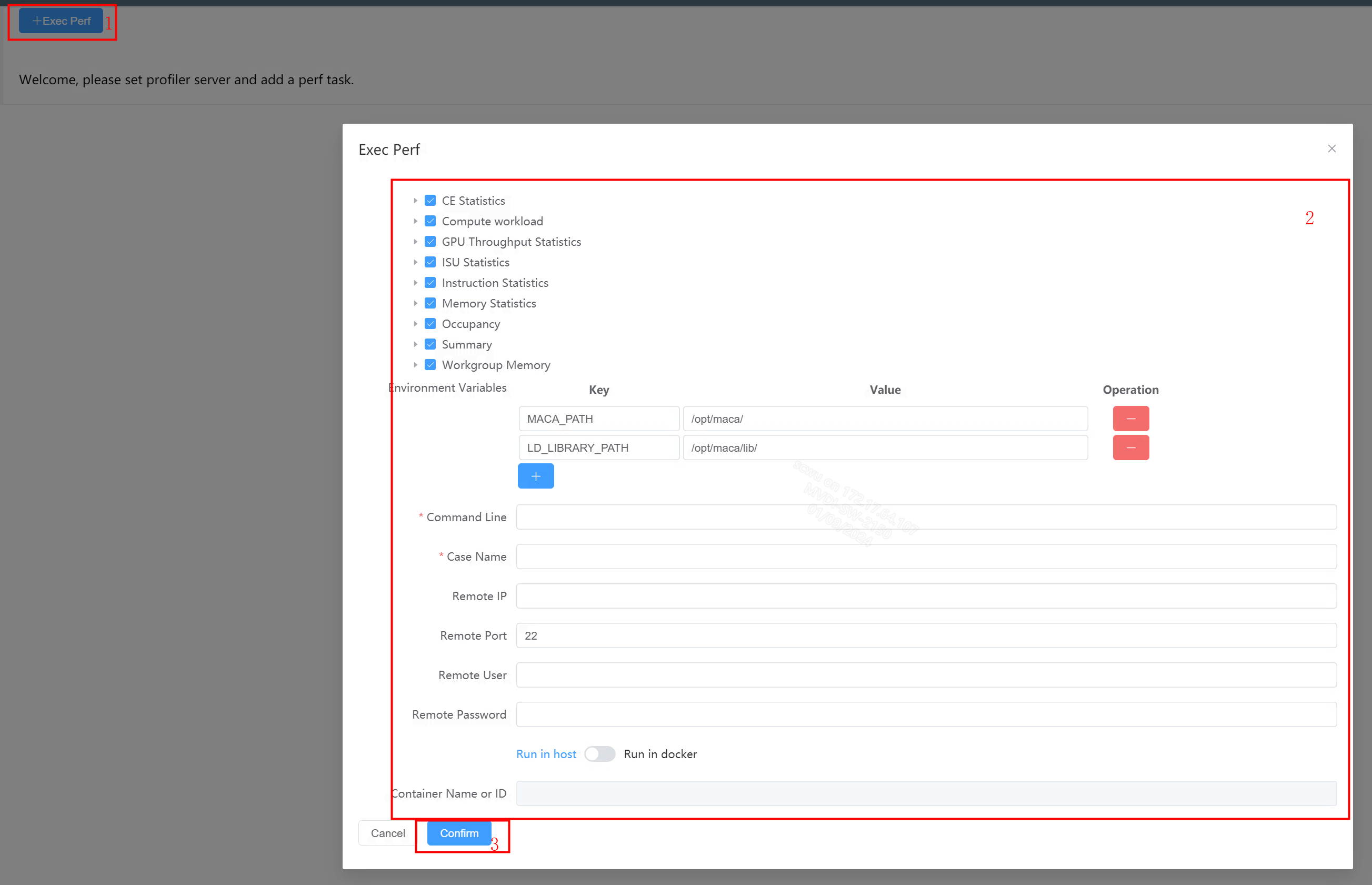

图 2.1 采样任务创建
如图 2.1 所示，点击左上角的 +Exec Perf 图标，创建任务。
在该视图下，用户可以选择需要度量的各项指标，待度量任务的各项设置等。
其中：
各项指标为多选项，默认全选，用于选择用户所需的度量指标。需要注意，度量指标越多，mcProfiler需要采集和分析的时间越长。
Environment Variables 为环境变量设置，用于设置目标程序运行时的MACA_PATH、动态链接库路径等。
Command Line 为目标程序的执行命令，支持多条bash语句，用分号（;）隔开。
Case Name 为perf任务名称，用于区分任务标识，自定义填写可重复。
Remote IP 为远程执行的节点，即MXMACA平台IP地址。
Remote Port 为MXMACA节点的SSH端口号。
Remote User 为远程执行节点登录时的用户名。
Remote Password 为远程执行节点登录时的密码。
Run in host/docker 开关用于选择目标任务是否是在容器环境中执行，默认为宿主机环境中执行。
Container Name or ID 当目标任务执行在容器环境中时必填，需要填写目标容器名或ID。
初始设置完成后，点击 Confirm 开始任务。
2.2.3. 执行度量任务

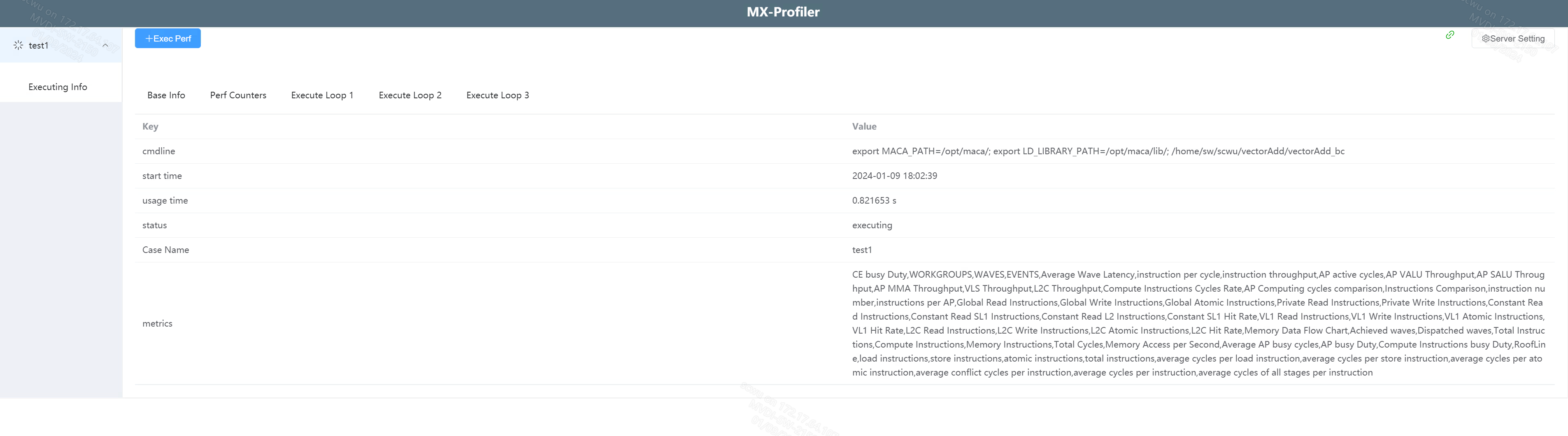

图 2.2 度量任务信息
如图 2.2 所示，开始执行后，左侧导航栏会显示任务信息。在任务执行期间，status 状态栏会显示 executing；当任务结束后，status 状态栏会显示 done。
在整个任务执行时，当选择多个度量指标（metrics）时，mcProfiler会执行多轮测量，每一轮的执行信息会在 Execute Loop n 标签栏内显示。
2.2.4. 分析度量结果

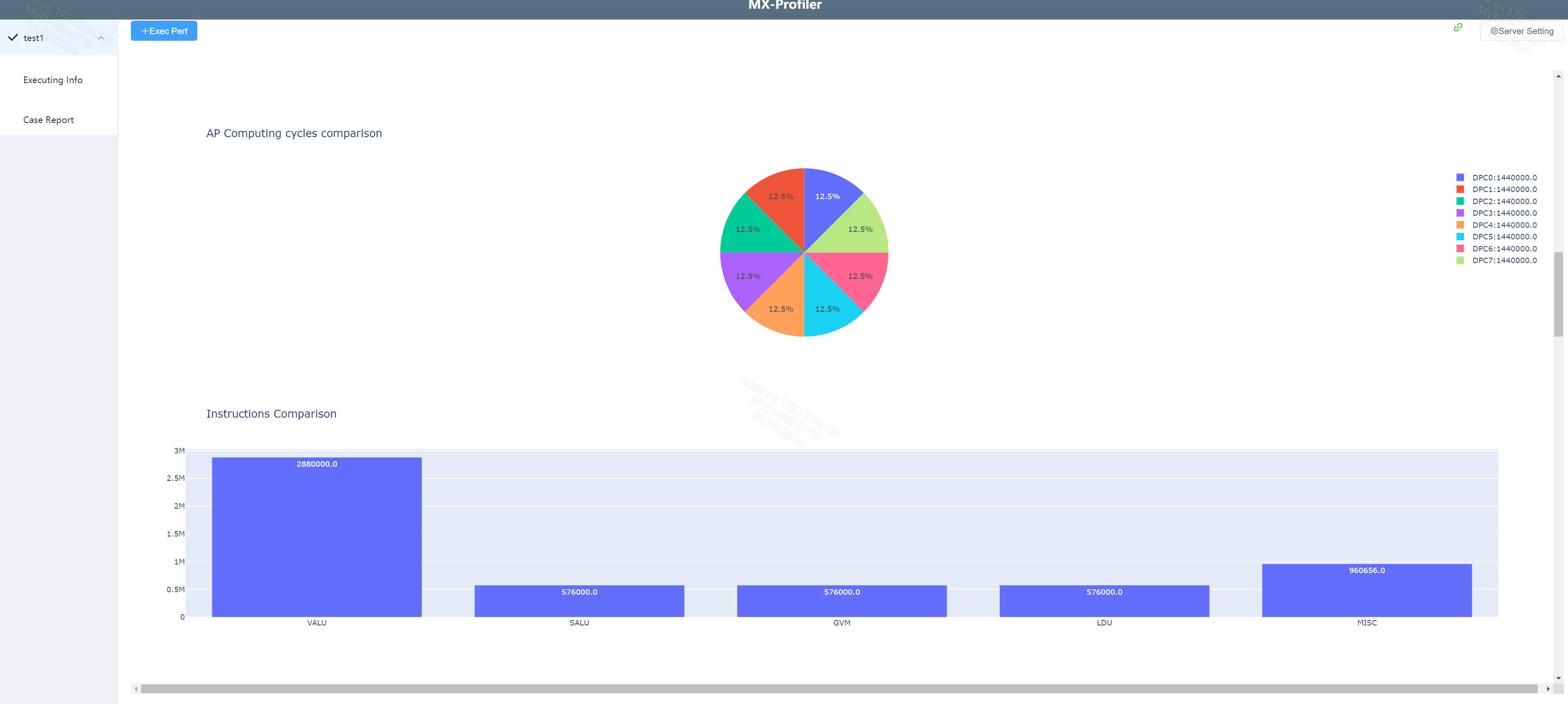

图 2.3 度量分析结果
在任务执行完成后，在左侧导航栏点击 Case Report 栏，可以获取如图 2.3 所示的报告。
2.3. 卸载
mcProfiler为纯绿色免安装软件，删除整个 mcProfiler 文件夹，即可卸载。
