1. 概述

本文描述了MXMACA^® 软件栈中mcTracer工具的使用方法。

mcTracer主要抓取MXMACA应用程序的活动事件，并将活动事件按照时间序列进行展示。

mcTracer分为两部分，分别是用于采集数据的采样端程序 mcTracer，以及用于显示活动序列的 mcTracer-Viewer。

支持抓取的数据类型包括：

• MXMACA Runtime API，主要是MXMACA软件栈提供的API活动

• MXMACA Kernel，运行在曦云^® 系列GPU上的核函数

• MCTX，自定义标签段数据

2. mcTracer

2.1. 安装

mcTracer包含在MXMACA软件包内，软件包安装完成后，mcTracer工具位于 /opt/maca/bin 目录下。

2.2. 使用

mcTracer依赖于MXMACA安装包中的 libmcToolsExt.so 动态库（默认跟随MXMACA安装）。

mcTracer是一个Linux命令行工具，遵循如下命令格式：

mcTracer [tracer options] [user program] [user program args]

其中：

• tracer options 为可选参数，可选参数有：

  • --help：显示帮助信息

  • --debug：mcTracer自身的调试选项，使用后会输出mcTracer的调试信息

  • --odname：自定义输出文件夹名称，默认为当前路径/tracer_out_${timestamp}， ${timestamp} 为实际的时间戳

  • --name：自定义输出文件的文件名前缀，默认输出文件名为 tracer_out-${pid}.json， ${pid} 为实际的用户进程pid

  • --mctx：开启自定义标签段数据，开启后在MXMACA内的MCTX API会被追踪

  • --attach：使能attach模式，后跟用户程序pid，支持多次attach，使用 “Ctrl+t” 可以结束单次attach。

    attach模式用于用户自定义tracing用户程序区间数据，该模式需在两个会话窗口使用，一个窗口内执行用户程序，另一个窗口内执行 mcTracer --attach <pid> 有关指令， “Ctrl+t” 需在mcTracer窗口执行用于结束单次attach

• user program 代表被追踪的用户执行程序。在attach模式下，无需使用该参数，在非attach模式下，该参数为必选

• user program args 代表被追踪的用户程序自身的参数。在attach模式下，无需使用该参数，在非attach模式下，该参数为必选

以下命令演示了一个为向量加的追踪程序，且向量的宽x高为1024x256：

mcTracer ./vectoradd -vector_width=1024 –vector_height=256

当程序执行完成后，会在当前执行路径下得到 tracer_out_${timestamp} 文件夹（若未使用 --odname 选项）。该目录内包含了mcTracer生成的数据文件 tracer_out-${pid}.json （若未使用 --name 选项）。该文件用于后续在UI客户端内进行活动显示。

2.3. 卸载

mcTracer无特殊卸载需求，卸载曦云系列GPU驱动后，mcTracer会自动卸载。

3. mcTracer-Viewer

3.1. 安装

mcTracer-Viewer包含在 win-perf-kit 工具包内，是一个Windows上的UI程序，用户解压 mcTracer-Viewer 压缩包后即可直接使用。

3.2. 使用

可直接在UI中打开 2.2 使用得到的 tracer_out-${pid}.json 文件。

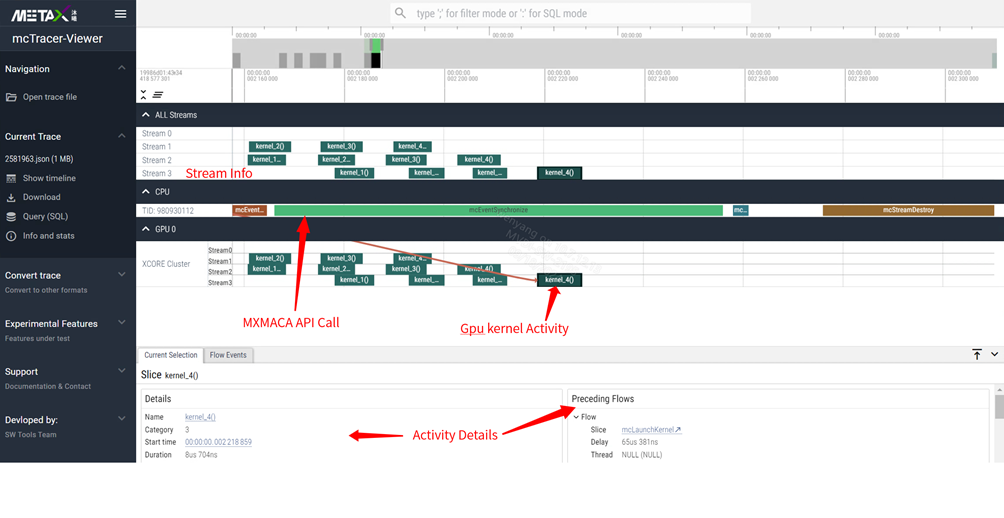

下图简要说明了mcTracer-Viewer UI的使用方法：

图 3.1 mcTracer-Viewer UI使用方法

3.3. 卸载

mcTracer-Viewer为纯绿色免安装软件，删除整个 mcTracer-Viewer 文件夹，即可卸载。
