12. 光模块验收测试工具（仅适用于C500X）

12.1. 单机MetaXLink带宽测试

命令

mxvs om client --src-devices <DEVICE_ID> --dst-devices <DEVICE_ID>

命令参数

表 12.1 单机MetaXLink带宽测试命令参数

参数	必填	描述
--src-devices	是	测试起点PCIe设备编号，支持单个设备测试或多个设备同时测试。测试设备间需为MetaXLink连接。
--dst-devices	是	测试终点PCIe设备编号，支持单个设备测试或多个设备同时测试。测试设备间需为MetaXLink连接。
--data-sizes	否	指定测试的基准数据流，支持单个基准数据流测试或多个基准数据流同时进行测试。 可选单位有KB、MB，示例：--data-sizes 1KB,1MB,1024MB。默认选择128MB的基准，最大支持1024MB。
-l, --loop	否	指定DMA copy次数，默认为1，若值为N，则测试结果取N次平均值。
-c, --continually	否	持续监控速率开关，仅支持单一的data-size值。
--check	否	开启结果校验，检查数据一致性。

输出结果

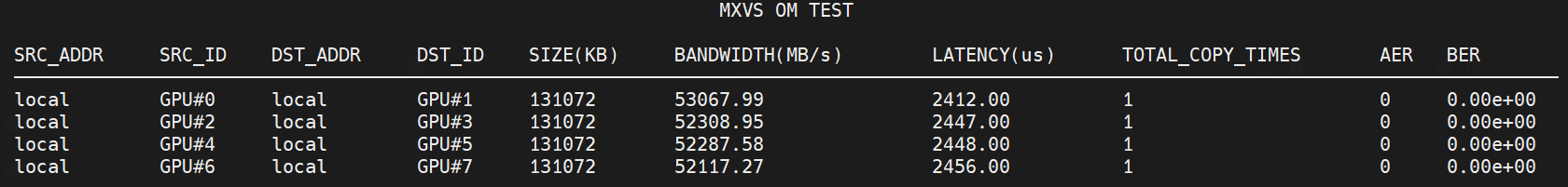

图 12.1 单机MetaXLink带宽测试结果示例图

12.2. 跨机MetaXLink带宽测试

跨机MetaXLink带宽测试需要在远端服务器先启动OM Server。

Server命令

mxvs om server

Server命令参数

表 12.2 跨机MetaXLink带宽测试Server命令参数

参数	必填	描述
-P, --mxvs-port	否	Server用于测试请求转发的服务端口，默认为9601。
-p, --mem-port	否	Server用于测试内存分配的服务端口，默认为9600。

Client命令

mxvs om client --dst-addr <DST_ADDR>--src-devices <DEVICE_ID> --dst-devices <DEVICE_ID> -w <0|1|2>

Client命令参数

表 12.3 跨机MetaXLink带宽测试Client命令参数

参数	必填	描述
--src-devices	是	测试起点PCIe设备编号，支持单个设备测试或多个设备同时测试。测试设备间需为MetaXLink连接。
--dst-devices	是	测试终点PCIe设备编号，支持单个设备测试或多个设备同时测试。测试设备间需为MetaXLink连接。
--data-sizes	否	指定测试的基准数据流，支持单个基准数据流测试或多个基准数据流同时进行测试。 可选单位有KB、MB，示例：--data-sizes 1KB,1MB,1024MB。默认选择128MB的基准，最大支持1024MB。
-l, --loop	否	指定DMA copy次数，默认为1，若值为N，则测试结果取N次平均值。
-c, --continually	否	持续监控速率开关，仅支持单一的data-size值。
--check	否	开启结果校验，检查数据一致性。
--dst-addr	是	指定目的服务器IP地址。
--src-addr	否	非本机进行测试时需指定，默认为本机测试。
-w, --switch	是	当前跨机MetaXLink支持3种形态，对应参数值为： 0：双机测试，默认值。 1：新华三交换机switch box。 2：浪潮交换机switch box，此外还需指定 --bar 的值。浪潮交换机的switch box配置完成后，服务器上生成/etc/metax.conf文件，该文件记录了服务器之间的设备信息及BAR信息。
-b, --bars	否	仅当使用浪潮交换机switch box时需指定BAR地址（在/etc/metax.conf文件查看）。

输出结果

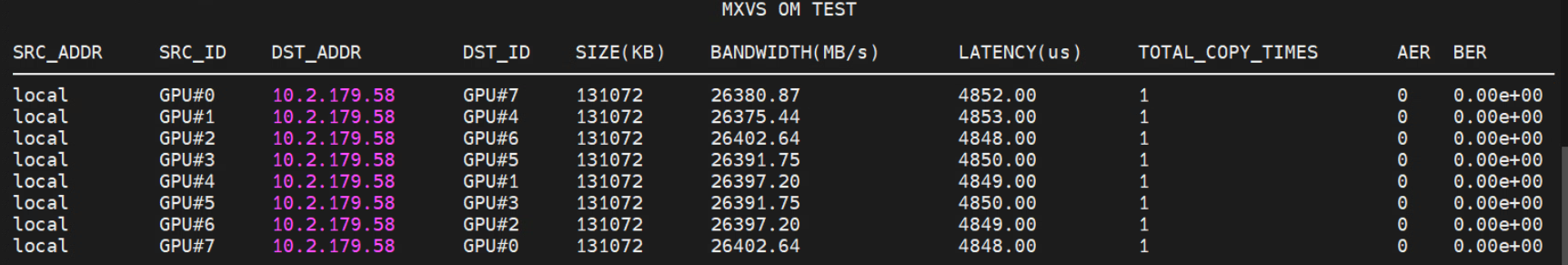

图 12.2 跨机MetaXLink带宽测试结果示例图
