5. PCIe验收测试工具

5.1. PCIe实时速率查询

命令

mxvs pcie bandwidth --devices <DEVICE_ID>

命令查询获得系统中指定设备的实时PCIe速率。

命令参数

表 5.1 PCIe实时速率查询命令参数

参数	必填	描述
-d, --devices	否	测试对象PCIe设备编号（GPU ID），支持单个设备查询或多个设备同时查询。默认选择所有PCIe显卡设备。
-c, --continuous	否	持续监控速率开关

输出结果

图 5.1 实时PCIe速率查询结果示例图

5.2. PCIe单向带宽测试

命令

mxvs pcie benchmark unidirection --src-devices <SRC_DEVICE> --dst-devices <DST_DEVICE>

命令参数

表 5.2 PCIe单向带宽测试命令参数

参数	必填	描述
--src-devices	是	单向带宽测试起点PCIe设备编号，支持单个设备测试或多个设备同时测试。如果需要指定所有设备，可用 all 作为参数值。
--dst-devices	是	单向带宽测试终点PCIe设备编号，支持单个设备测试或多个设备同时测试。如果需要指定所有设备，可用 all 作为参数值。
-s, --data-sizes	否	指定测试的基准数据流，支持单个基准数据流测试或多个基准数据流同时进行测试。可选单位有KB、MB、GB，示例： --data-sizes 1KB,1MB,1GB。默认选择7GB的基准数据流进行测试。
--cpu-affinity	否	设置CPU亲和度，如需指定多个内核，可通过逗号分隔。
--bref	否	仅显示测试结果，不显示MetaX GPU基本信息。
--json	否	将结果以JSON格式输出到文本中，可指定输出的文件名，如 --json result.json
--pre-malloc	否	完成所有测试设备显存分配后，再进行带宽测试。
-i, --iteration	否	随 --pre-malloc 一起使用，用于指定遍历次数，默认100次。
--parallel	否	并行执行带宽测试，需指定 --pre-malloc
--monitor-log	否	在测试期间若有内核错误可打印显示。
--no-check	否	指定该参数关闭数据校验，默认数据校验为打开。
--detail	否	显示详细GPU信息，默认仅显示整板信息。

输出结果

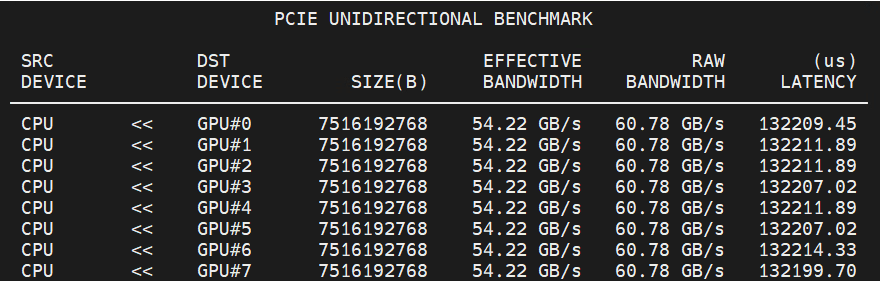

图 5.2 单向带宽测试结果示例图

备注

若不同NUMA节点下的设备带宽结果相差较大，且通过 --cpu-cores 指定合适的内核后，依旧是一样结果，则可以尝试执行以下命令清理缓存，避免cache导致的跨NUMA节点内存访问。

echo 3 > /proc/sys/vm/drop_caches

5.3. PCIe双向带宽测试

命令

mxvs pcie benchmark bidirection --devices <DEVICE_1>,<DEVICE_2>

命令参数

表 5.3 PCIe双向带宽测试命令参数

参数	必填	描述
-d, --devices	是	双向带宽测试对象PCIe设备编号，选择两个以上设备测试。如果需要指定所有设备，可用 all 作为参数值。
-s, --data-sizes	否	指定测试的基准数据流，支持单个基准数据流测试或多个基准数据流同时进行测试。可选单位有KB、MB、GB，示例：--data-sizes 1KB,1MB,1GB。默认选择7GB的基准数据流进行测试。
--cpu-affinity	否	设置CPU亲和度，如需指定多个内核，可通过逗号分隔。
--bref	否	仅显示测试结果，不显示MetaX GPU基本信息。
--json	否	将结果以JSON格式输出到文本中，可指定输出的文件名，如 --json result.json
--monitor-log	否	在测试期间若有内核错误可打印显示。
--no-check	否	指定该参数关闭数据校验，默认数据校验为打开。
--detail	否	显示详细GPU信息，默认仅显示整板信息。

输出结果

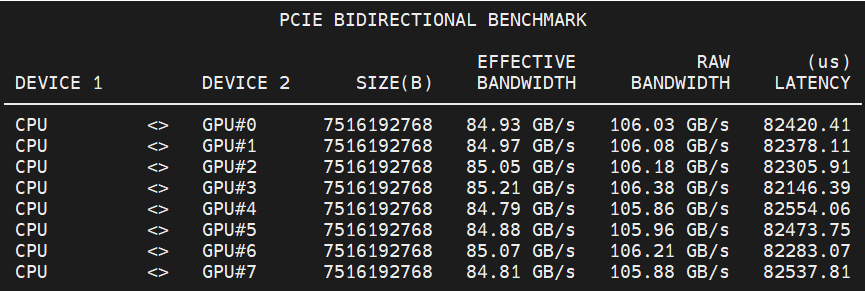

图 5.3 双向带宽测试结果示例图

备注

若不同NUMA节点下的设备带宽结果相差较大，且通过 --cpu-cores 指定合适的内核后，依旧是一样结果，则可以尝试执行以下命令清理缓存，避免cache导致的跨NUMA节点内存访问。

echo 3 > /proc/sys/vm/drop_caches

5.4. PCIe眼图特性测试

命令

mxvs eye --devices <DEVICE_1> --phys <PHY_ID> --lanes <LANE_ID>

命令参数

表 5.4 PCIe眼图特性测试命令参数

参数	必填	描述
-d, --devices	否	测试对象PCIe设备编号，支持单个设备测试或多个设备同时测试。默认选择所有PCIe显卡设备。
-p, --phys	否	物理层编号，范围：0 - 3，默认选择所有物理层。
-l, --lanes	否	差分信号组合编号，范围：0 - 3，默认选择所有差分信号组合。
--bref	否	仅显示测试结果，不显示MetaX GPU基本信息。

备注

• 在眼图测试前，请确保没有其他进程使用GPU，可用 mx-smi --show-all-process 进行确认。

• 在眼图测试过程中，请勿中断测试（如按Ctrl+C），以免导致异常。

• 眼图测试结束后，建议重启服务器。

输出结果

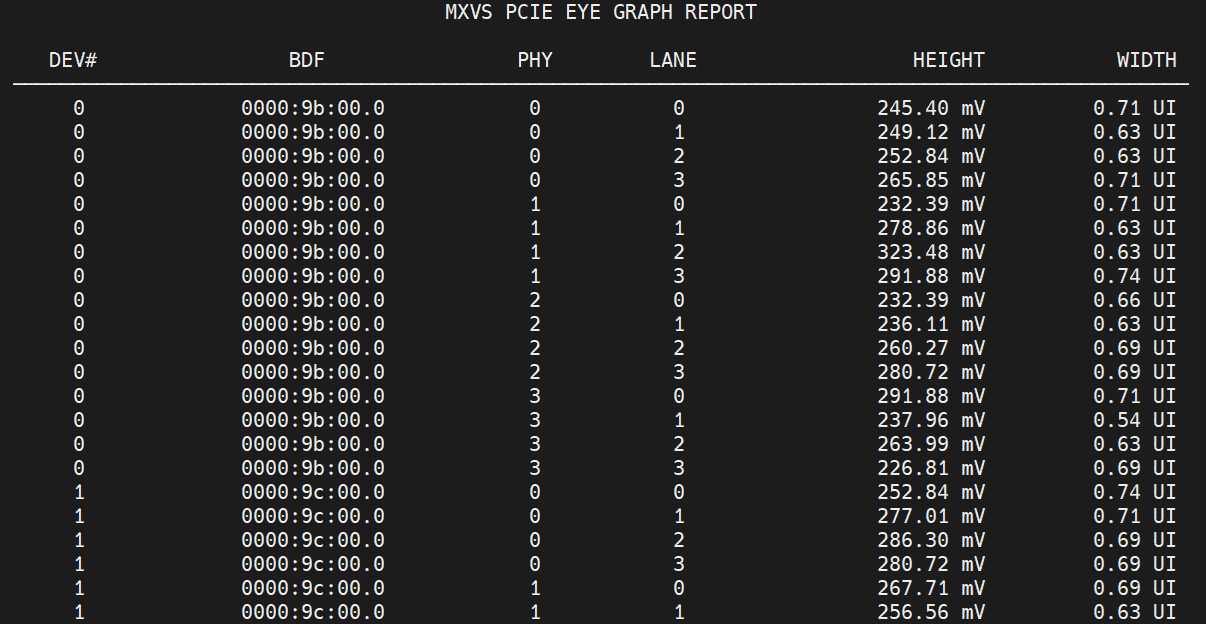

图 5.4 眼图特性测试结果示例图
