4. 编译和调试
4.1. 离线编译和静态运行
4.1.1. Makefile编译和示例

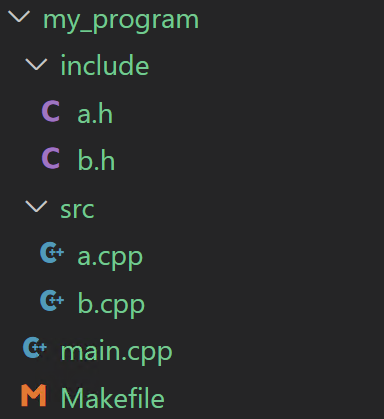

以图 4.1 所示的项目文件目录为例：
图 4.1 一个简单的MXMACA源代码项目文件目录
//a.cpp:
#include <mc_runtime.h>
#include <string.h>
extern "C" __global__ void vector_add(int *A_d, size_t num)
{
size_t offset = (blockIdx.x * blockDim.x + threadIdx.x);
size _t stride = blockDim.x * gridDim.x;
for (size_t i = offset; i < num; i += stride) {
A_d[i]++;
}
}
void func_a()
{
size_t arrSize = 100;
mcDeviceptr_t a_d;
int *a_h = (int *)malloc(sizeof(int) * arrSize);
memset(a_h, 0, sizeof(int) * arrSize);
mcMalloc(&a_d, sizeof(int) * arrSize);
mcMemcpyHtoD(a_d, a_h, sizeof(int) * arrSize);
vector_add<<<1, arrSize>>>(reinterpret_cast<int *>(a_d), arrSize);
mcMemcpyDtoH(a_h, a_d, sizeof(int) * arrSize);
bool resCheck = true;
for (int i; i < arrSize; i++) {
if (a_h[i] != 1){
resCheck = false;
}
}
printf("vector add result: %s\n", resCheck ? "success": "fail");
free(a_h);
mcFree(a_d);
}
//a.h:
extern void func_a();
//b.cpp:
#include<mc_runtime.h>
__global__ void kernel_b()
{
/* kernel code*/
}
void func_b()
{
/* launch kernel */
kernel_b<<<1, 1>>>();
}
//b.h:
extern void func_b();
//main.cpp:
#include <stdio.h>
#include "a.h"
#include "b.h"
int main()
{
func_a();
func_b();
printf("my program!\n");
return 1;
}
上述工程中包含 main.cpp，a.cpp，b.cpp三个源文件，其中 a.cpp 中包含 vector_add 核函数，b.cpp 中包含 kernel_b 核函数。
若要将该工程编译成可执行文件，可按照如下方法编写Makefile文件：
# Makefile文件：
# MXMACA Compiler
MXCC = $(MACA_PATH)/mxgpu_llvm/bin/mxcc
# Compiler flags
MXCCFLAGS = -x maca
# Source files
SRCS= main.cpp src/a.cpp src/b.cpp
# Object files
OBJS = $(SRCS:.cpp=.o)
# Executable
EXEC = my_program
# Default target
all: $(EXEC)
# Link object files to create executable
$(EXEC): $(OBJS)
$(MXCC) $(OBJS) -o $(EXEC)
%.o: %.cpp
$(MXCC) $(MXCCFLAGS) -c $< -o $@ -I include
# clean up object files and executable
clean:
rm -f $(OBJS) $(EXEC)
值得注意的是，执行 make 命令之前，需要正确设置环境变量，以缺省安装位置（/opt/maca）为例：
export MACA_PATH=/opt/maca
export LD_LIBRARY_PATH=${MACA_PATH}/lib:${LD_LIBRARY_PATH}

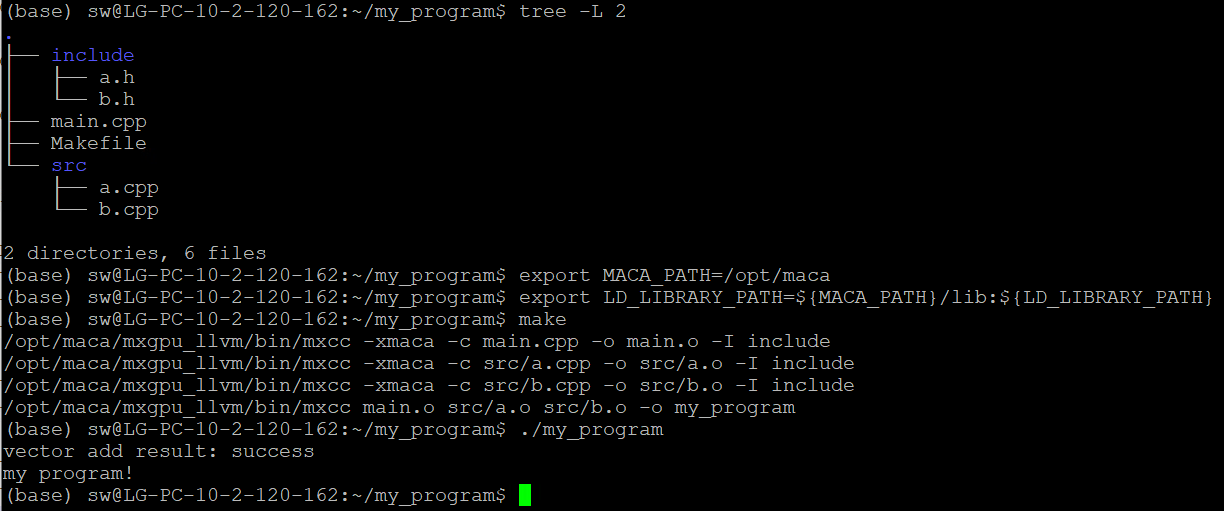

然后在Makefile同级目录下执行 make 命令，如图 4.2 所示，就能得到可执行程序my_program。该工程中，源文件a.cpp例举了一种利用核函数实现向量加法的典型用法。
图 4.2 Makefile编译和示例
4.1.1.1. CMake编译和示例
继续以图 4.1 所示的项目结构为例，如果用cmake工具来构建项目，则需在 main.cpp 同级目录下创建 CMakeLists.txt 文件，可以按照如下方式编写 CMakeLists.txt 文件：
# Specify the minimum CMake version required
cmake_minimum_required(VERSION 3.0)
# Set the project name
project(my_program)
# Set the path to the compiler
set(MXCC_PATH $ENV{MACA_PATH})
set(CMAKE_CXX_COMPILER ${MXCC_PATH}/mxgpu_llvm/bin/mxcc)
# Set the compiler flags
set(MXCC_COMPILE_FLAGS -x maca)
add_compile_options(${MXCC_COMPILE_FLAGS})
# Add source files
File(GLOB SRCS src/*.cpp main.cpp)
add_executable(my_program ${SRCS})
# Set the include paths
target_include_directories(my_program PRIVATE include)
同理，cmake之前也需要正确设置环境变量，以缺省安装位置（/opt/maca）为例：
export MACA_PATH=/opt/maca
export LD_LIBRARY_PATH=${MACA_PATH}/lib:${LD_LIBRARY_PATH}

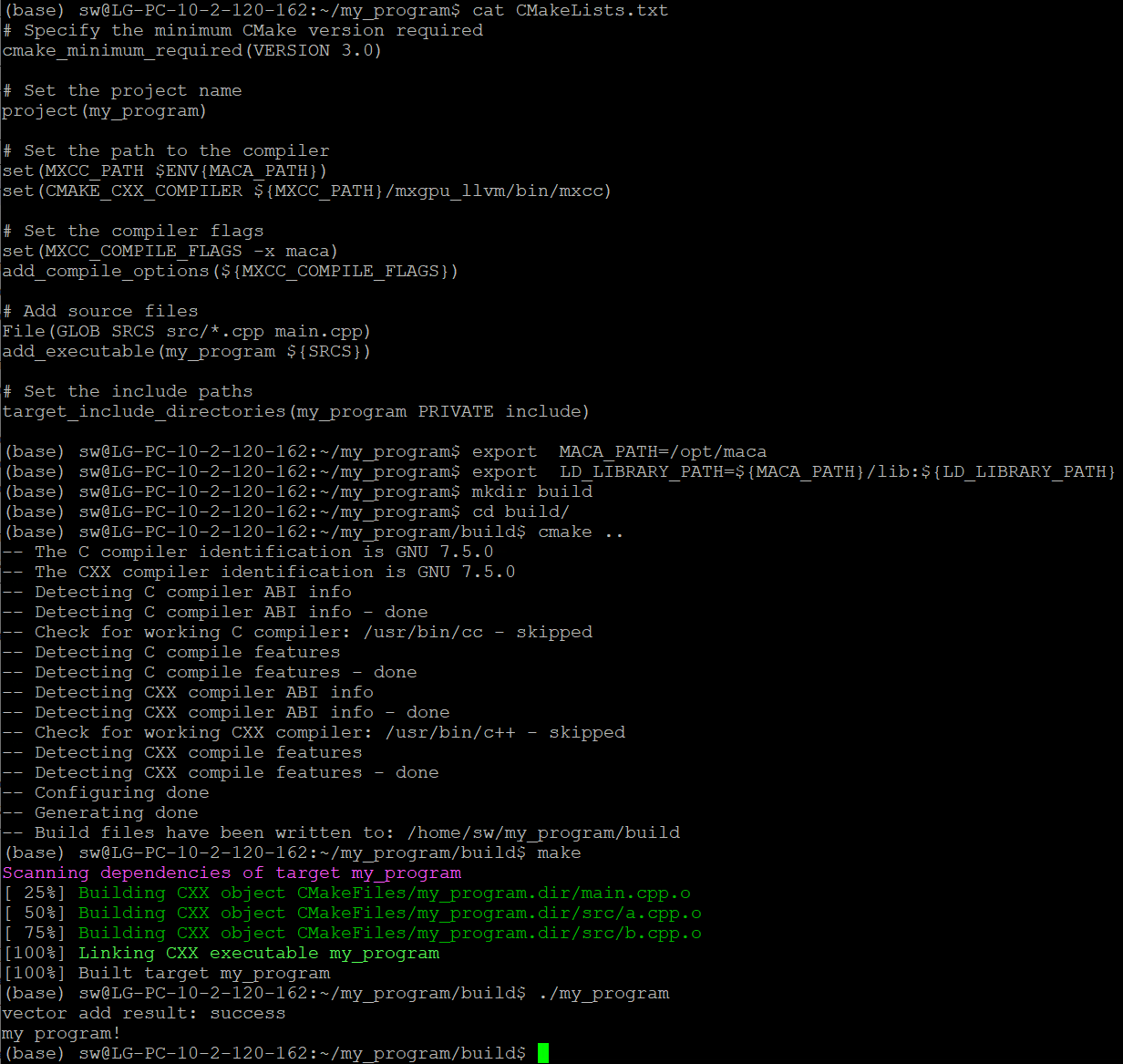

如图 4.3 所示，在 CMakeLists.txt 同级目录下创建 build 文件夹，进入 build 目录执行 cmake 命令，再执行 make 命令，即可得到可执行程序 my_program。
图 4.3 CMake编译和示例
4.2. 运行时编译和动态加载
曦云系列GPU支持运行时编译和动态加载功能，整个流程如图 4.4 所示。 其中运行时进行实时编译（Just-In-Time, JIT）采用了 LLVM bitcode 格式文件，有关该格式的详细内容，参见官方文档介绍。
用户在使用时通过引入头文件 mcrtc.h，即可使用MCRTC提供的所有功能：
MCRTC将原始的C++语法的MXMACA代码，通过
mcrtcGetBitCode接口编译生成 bitcode 格式的二进制代码。将生成的 bitcode 代码，通过
mcModuleLoad进行加载，曦云系列GPU的驱动（运行时库API）会继续进行后续编译并生成设备侧的可执行代码，用户在调用mcModuleLaunchKernelAPI接口的时候会将这些设备侧可执行代码送入GPU执行。
图 4.4 即时编译流程
代码示例
用户可以将device代码和host代码分别写在不同的文件中，生成可执行程序时，只编译host代码，device代码在程序运行时编译。以下介绍了这种编程范式的简单实现。
device代码写在单独的文件中：
//my_kernel.cu： extern "C" __global__ void test_kernel() { /* kernel code */ printf("my kernel\n"); }
host代码写在另外的文件中：
//host文件rtc_test.cpp: #include <fstream> #include <vector> #include<mc_runtime.h> #include<mcrtc.h> static inline std::vector<char> load_file_data(const char *filename) { std::ifstream file(filename, std::ios::binary | std::ios::ate); std::streamsize fsize = file.tellg(); file.seekg(0, std::ios::beg); std::vector<char> buffer(fsize + 1); file.read(buffer.data(), fsize); buffer[fsize] = '\x0'; file.close(); return buffer; } void rtcTest() { /* load kernel file to buffer*/ std::vector<char> buffer = load_file_data("my_kernel.cu"); /* Create an instance of mcrtcProgram */ mcrtcProgram prog; mcrtcCreateProgram( &prog, // prog (char *)&buffer[0], // buffer "", //name 0, // numHeaders NULL, //headers NULL); //includeNames const char *opts[] = {"-x maca"}; /* Compile the program */ mcrtcCompileProgram(prog, // prog 1, // numOptions opts); // options size_t codeSize; mcrtcGetCodeSize(prog, &codeSize); char *code = new char[codeSize]; /* get binary file */ mcrtcGetCode(prog, code); mcrtcDestroyProgram(&prog); mcModule_t module; mcFunction_t kernel_addr; /* load binary file to buffer */ mcModuleLoadData(&module, code); /* get kernel function point */ mcModuleGetFunction(&kernel_addr, module, "test_kernel"); /* launch kernel function */ mcModuleLaunchKernel(kernel_addr, 1, 1, 1, 1, 1, 1, 0, NULL,NULL,NULL); mcModuleUnload(module); delete[] code; } int main() { rtcTest(); return 1; }
正确设置环境变量（以缺省安装位置 /opt/maca 为例）：
export MACA_PATH=/opt/maca export LD_LIBRARY_PATH=${MACA_PATH}/lib:${LD_LIBRARY_PATH} export PATH=${MACA_PATH}/mxgpu_llvm/bin:${PATH}

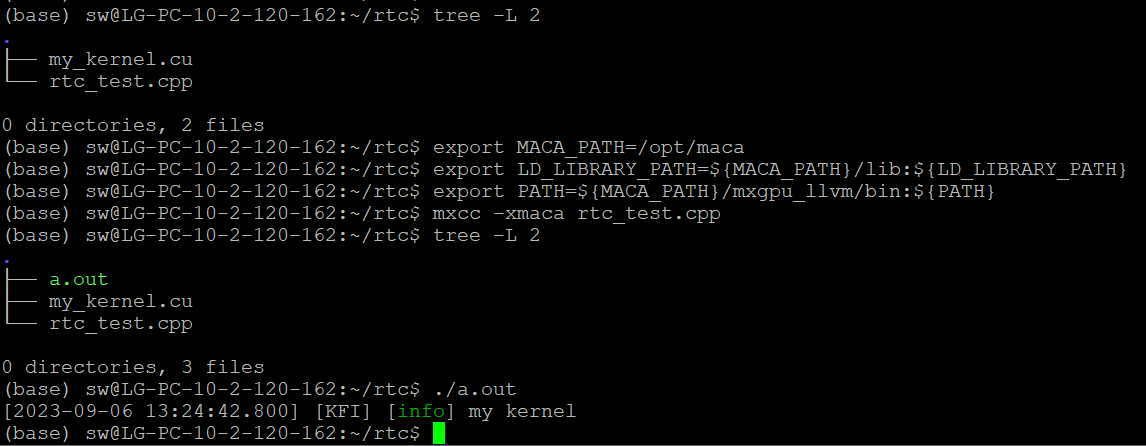

在源文件 rtc_test.cpp 同级目录下执行以下命令，即可得到可执行文件 a.out，如图 4.5 所示。
mxcc -x maca rtc_test.cpp
此时device代码 my_kernel.cu 并没有编译到 a.out 中，而是在运行 a.out 过程中编译该device文件。
图 4.5 可执行文件a.out获取
4.3. 代码托管（Binary Cache）
使用默认设置binary cache（cache文件保存路径以及所支持文件大小均采用默认值，无需设置环境变量）。
代码示例：
#include<mc_runtime.h>
__global__ void vectorADD(const float* A_d, const float* B_d, float* C_d, size_t NELEM) {
size_t offset = (blockIdx.x * blockDim.x + threadIdx.x);
size_t stride = blockDim.x * gridDim.x;
for (size_t i = offset; i < NELEM; i += stride) {
C_d[i] = A_d[i] + B_d[i];
}
}
int main()
{
int blocks=20;
int threadsPerBlock=1024;
int numSize=1024*1024;
float *A_d=nullptr;
float *B_d=nullptr;
float *C_d=nullptr;
float *A_h=nullptr;
float *B_h=nullptr;
float *C_h=nullptr;
mcMalloc((void**)&A_d,numSize*sizeof(float));
mcMalloc((void**)&B_d,numSize*sizeof(float));
mcMalloc((void**)&C_d,numSize*sizeof(float));
A_h=(float*)malloc(numSize*sizeof(float));
B_h=(float*)malloc(numSize*sizeof(float));
C_h=(float*)malloc(numSize*sizeof(float));
for(int i=0;i<numSize;i++)
{
A_h[i]=3;
B_h[i]=4;
C_h[i]=0;
}
mcMemcpy(A_d,A_h,numSize*sizeof(float),mcMemcpyHostToDevice);
mcMemcpy(B_d,B_h,numSize*sizeof(float),mcMemcpyHostToDevice);
vectorADD<<<dim3(blocks),dim3(threadsPerBlock)>>>(A_d,B_d,C_d,numSize);
mcMemcpy(C_h,C_d,numSize*sizeof(float),mcMemcpyDeviceToHost);
mcFree(A_d);
mcFree(B_d);
mcFree(C_d);
free(A_h);
free(B_h);
free(C_h);
return 0;
}
此示例每个block的线程数量大于512，会触发重编译动作，因此也会触发binary cache功能，编译运行。然后执行以下命令：
cd ~/.metax/shadercache/
ls -l

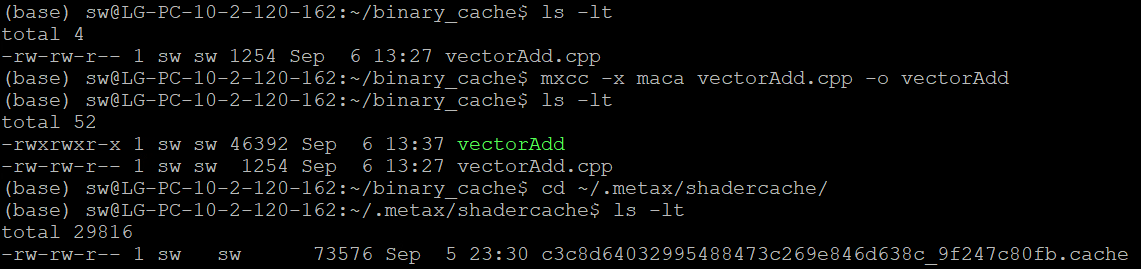

结果如图 4.6 所示，可以看到编译运行生成的cache文件，命名规则和 4.2 运行时编译和动态加载描述一致。
图 4.6 Binary Cache生成
4.3.1. 更改Binary Cache 文件支持Size
需要设置环境变量：MACA_CACHE_MAXSIZE
编辑 ~/.bashrc 文件：
vim ~/.bashrc
在文件末尾加入以下内容：
export MACA_CACHE_MAXSIZE = xxx // 所设置的文件大小，单位字节
保存后执行以下命令：
source ~/.bashrc
4.3.2. 自定义Cache文件路径
需要设置环境变量：MACA_CACHE_PATH
编辑 ~/.bashrc 文件
$ vim ~/.bashrc
在文件末尾加入以下内容：
export MACA_CACHE_PATH=your/specific/path //用户自定义路径
4.3.3. 关闭Binary Cache功能
编辑~/.bashrc文件
vim ~/.bashrc
在文件末尾加入以下内容：
export MACA_CACHE_DISABLE=1
备注
将
MACA_CACHE_DISABLE的值改为0或者不设置即可重新启用binary cache功能。
4.4. 环境变量
曦云系列GPU支持在程序启动前用环境变量管控一些程序运行行为，运行时编译和动态加载功能。支持的环境变量，参见表 4.1。
环境变量 |
可设置值 |
注释 |
|---|---|---|
设备枚举和属性控制 |
||
MACA_VISIBLE_DEVICES |
GPU UUID、 Device Node ID |
可以指定GPU UUID，例如：
也可以指定设备节点ID，例如： |
MACA_DEVICE_ORDER |
FASTEST_FIRST （默认为FASTEST_FIRST）、 PCI_BUS_ID |
FASTEST_FIRST：根据设备计算能力从快到慢排序。 PCI_BUS_ID：根据PCI总线ID升序排列设备。 |
编译控制 |
||
MACA_CACHE_DISABLE |
0或1（默认为0） |
如果设置为1，则禁用binary cache。 设置为0或不设置时，启用binary cache。 |
MACA_CACHE_PATH |
filepath |
指定cache文件存储位置。 当未设置时，cache文件存储在默认目录下（<user home>/.metax/shadercache/）。 |
MACA_CACHE_MAXSIZE |
integer desktop/server平台默认为268435456（256 MB）且最大为4294967296（4 GB） |
指定能缓存的单个cache文件的最大size。当生成的cache文件超过这个值时，则不进行缓存。 当不设置时，默认为256 MB。如果设置超过4 GB，则只按4 GB生效。 |
执行控制 |
||
MACA_LAUNCH_BLOCKING |
0或1（默认为0） |
设置为1时，Stream上启动内核表现为同步。 设置为0时，Stream上启动内核表现为异步。 |
MACA_TRAP_HANDLER |
0-2（默认为1） |
设置为0时，关闭trap上报功能，trap指令会替换成snop指令继续执行至kernel完成。 设置为1时，开启trap上报功能，仅对Fatal类异常进行上报。 设置为2时，开启trap上报功能，对Fatal类异常和Numeric类异常都进行上报。 |
MACA_GRAPH_LAUNCH_MODE |
0或1（默认为0） |
设置为1时，图编程的任务提交采用任务图提交模式。 设置为0时，图编程的任务提交采用标准核函数提交模式。 |
MACA_DIRECT_DISPATCH |
0或1（默认为0） |
设置为1时，Stream上直接在Application线程管理任务直至提交到硬件去执行。 设置为0时，每个Stream会额外创建一个线程管理该Stream上的任务并提交到硬件去执行。 |
MACA_RING_BUFFER_SIZE |
2 的 N 次方，N ＞= 10 （N默认为10，即最小值为 1024） |
控制GPU异构系统的环形缓冲区（Ring Buffer）大小，平衡数据处理性能和内存占用。 正确配置示例： 错位配置示例： |
MACA_LAUNCH_MODE |
0-2（默认为1） |
设置为0时，核函数启动配置使用默认模式。 设置为1时，核函数启动的Acquire Fence配置skip L2 cache flush (keep flush SL1&VL1)。 设置为2时，核函数启动的Acquire Fence配置skip L2 & VL1 cache flush (keep flush SL1 only)。 |
策略控制 |
||
MACA_CPU_THREAD_POLICY |
-1-2（默认为0） |
设置为-1时，运行时API使用最小化CPU占用策略。 设置为0时，运行时API使用默认CPU线程策略，平衡CPU的占用和API的latency。 设置为1时，运行时API使用温和抢占CPU线程资源策略，提升event/signal/sync相关API latency。 设置为2时，运行时API使用激进抢占CPU线程资源策略，提升event/signal/sync相关API latency。 |
MACA_HOST_MEMORY_POLICY |
-1-0（默认为0） |
设置为-1时，运行时API使用最小化host系统内存占用策略。 设置为0时，运行时API使用默认host系统内存占用策略，平衡系统内存的占用和API的latency。 |
MACA_SYNC_POLICY |
0-3（默认为0） |
设置为0时，运行时API使用默认CPU同步策略。 设置为1时，运行时API使用GPU进行signal同步，offload CPU并提升同步latency。 设置为2时，运行时API使用GPU进行event同步，offload CPU并提升同步latency。 设置为3时，运行时API使用GPU进行signal & event同步，offload CPU并提升同步latency。 |
MACA_PRIORITY_QUEUE_POLICY |
0-0xHNL（默认为0） |
设置为0时，GPU Priority Queue使用默认配置，每个优先级最多占用4个硬件队列。 设置为0xHNL时，H/N/L分别表示高/正常/低优先级硬件队列的数量，其中H/N/L每个优先级的字母占用4个比特位，低优先级队列的数目至少是1个，单进程三个优先级硬件队列总和不超过12个。 例如，0x1A1表示高、正常和低优先级队列的数量分别是1个、10个和1个。 |
模块加载（Module Loading） |
||
MACA_MODULE_LOADING |
LAZY（默认为LAZY）、 EAGER |
控制核函数的预加载（kernel preloading）： 设置为LAZY时，在核函数首次在设备启动执行时，加载核函数的设备代码到设备显存。 设置为EAGER时，在调用模块加载API时，预先加载核函数的设备代码到设备显存。 |
多进程服务（Multi-Process Service） |
||
MACA_MPS_MODE |
0或1（默认为0） |
设置为1时，多个进程可以同时使用共享的GPU硬件queue，通过一个或多个共享的GPU硬件queue向GPU提交工作。 设置为0时，一个进程对申请到的GPU硬件queue进行独占使用。其它进程可以通过其它可用的GPU硬件queue同时向GPU提交工作。 |
开发调试控制 |
||
MXLOG_LEVEL （全量调整） |
|
层级从高到低逐层递减，设置到相应层级，会打开该层级及更高层级日志，默认设置为error层级，可按需调整： 设置为off时，关闭所有日志。 设置为critical时，仅打开严重错误相关日志。 设置为error时，打开error层级及更高层级相关日志。 设置为warn时，打开warn层级及更高层级相关日志。 设置为info时，打开info层级及更高层级相关日志。 设置为debug时，打开debug层级及更高层级相关日志。 |
MXLOG_LEVEL （指定模块调整） |
/ |
支持模块化日志级别设置：
例如： |
MXLOG_LEVEL （控制日志刷新级别） |
/ |
控制日志刷新级别，强制实时刷新日志： 用途说明：仅调试使用，性能开销大，解决异常退出时日志缓存未落盘问题（如Ctrl+C终止）。 |
MXLOG_CONSOLE |
on（默认），off |
控制日志是否输出到控制台： 注意：关闭后日志仍会写入文件。 关闭用途说明：避免大量日志打印影响终端操作性能，提升命令行交互体验。 |
MACA_HOTSPOT_MEMSTACK |
0-2（默认为0） |
控制MXMACA SDK的Memory Tracing功能： 设置为0时，关闭Memory Tracing功能。 设置为1时，打开API的Memory Tracing功能。 设置为2时，打开SDK的Memory Tracing功能。 |
MACA_KERNEL_TIMEOUT |
0-60000（默认为0） |
MXMACA SDK 监控核函数执行时间和DMA拷贝执行时间，超时后自动打印 EID 和输出相关日志信息，辅助分析原因、影响和修复建议： 设置为0时，关闭核函数超时检测机制。 设置为1-60000时，开启核函数超时检测，若执行时间超过设定值（单位：毫秒），则触发 GPU Trap 并输出 Ring-Buffer 的 Mini-Dump。 |
MACA_MONITOR_HANG_TIMEOUT |
0-0xFFFF（默认为0） |
GPU 硬件监控核函数执行时间，超时后自动触发 GPU Trap 并输出 Ring-Buffer 的 Mini-Dump，辅助定位故障点： 设置为0时,关闭SDK超时监控机制。 设置为1-0xFFFF时，开启SDK超时监控,若执行时间超过设定值（单位：秒），则打印 EID 和输出相关日志信息。 |
MACA_STREAM_CREATE_TIMEOUT |
0-0xFFFF（默认为0） |
MXMACA SDK创建stream的超时设置： 设置为0时，关闭SDK创建stream的超时机制（一直尝试直到获得stream所需硬件资源）。 设置为1-0xFFFF时，开启SDK超时监控，若创建stream的时间超过设定值（单位：秒），则打印日志输出相关信息。 |
内核态环境变量 |
||
pri_mem_sz |
0-36（默认为4），单位为KB |
内核态环境变量，对服务器上的所有用户进程生效。在
（ |
4.5. 主机代码调试信息
曦云系列GPU支持通过环境变量 MXLOG_LEVEL 设置MXMACA驱动软件的日志输出等级，可选等级如下：
off：关闭日志输出error：仅打印error级别日志warning：输出warning及error级别日志info：输出information、warning及error级别日志debug：输出全部日志
曦云系列GPU上编程，既支持直接使用原生的 printf 自行设计和管理，也可以借助MXMACA驱动软件的日志管理方案，mcanalyzer动态库，提供 mcLog API，如图 4.7 所示：
使用
mcLogAPI之前，需要include它的头文件，mxlog.h 位于MXMACA软件包成功安装后 include 目录的子目录 mxlog；根据应用程序对于日志等级的定义，选用相应的
mcLogAPI：LOGE/LOGW/LOGI/LOGD/LOGV；使用mxcc编译时，需要指定
-lmcanalyzer编译选项；使用环境变量
MXLOG_LEVEL，可以设置日志输出最低等级。如果该环境变量未设置，MXMACA会使用一个缺省的日志输出最低等级，一般是error或者info。
图 4.7 mcanalyzer动态库提供的mcLog API示例
4.6. 设备代码调试信息
4.6.1. 使用GPU printf
当需要在设备侧代码输出调试信息时，曦云系列GPU支持在设备核函数里面使用 printf 函数打印相关信息。
代码示例
使用GPU printf，示例代码如下：
__global__ void vectorAdd(const float* a, const float* b, float* c, int width, int height)
{
int x = blockDim.x * blockIdx.x + threadIdx.x;
int y = blockDim.y * blockIdx.y + threadIdx.y;
int i = x;
if (i < (width * height))
{
c[i] = a[i] + b[i];
printf("c[%d]:%f \n", i, c[i]);
}

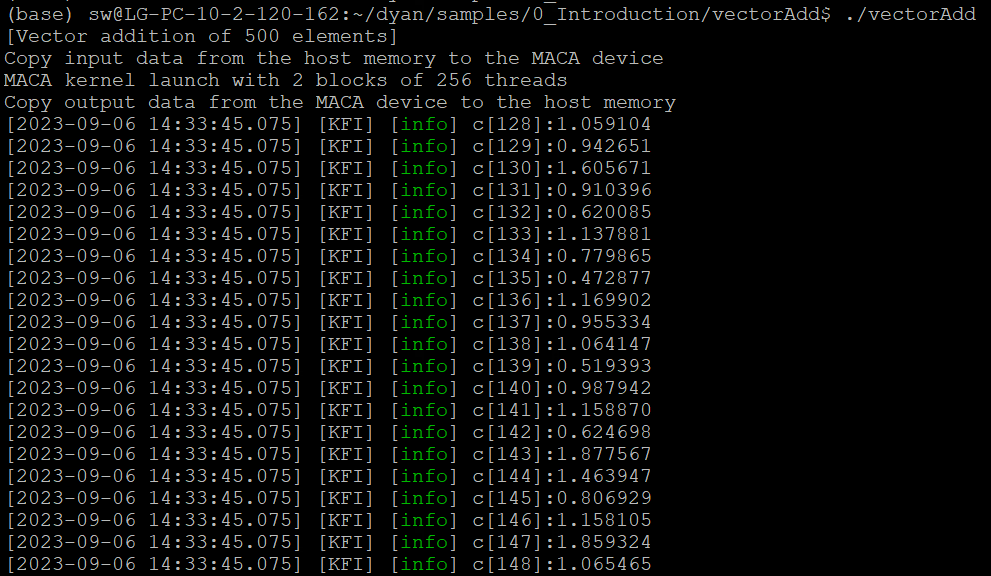

在kernel里面添加了 printf 后，执行程序，得到输出结果部分如图 4.8 所示。
图 4.8 printf输出结果
从图 4.8 中我们可以看出，当在核函数里面使用 printf 输出结果时，一个线程束里面64个线程将按照顺序依次打印结果，但是无法保证线程束与线程束之间的打印顺序。
因此，我们不能用打印信息的顺序来体现程序的执行顺序。
4.6.2. 使用GPU Trap Handler
曦云架构GPU的硬件支持将Shader执行期间产生的异常写进 TRAP_STATUS 寄存器中，并且能选择性地在异常发生时插入一条trap指令。 Trap指令会使Shader以更高的特权级别执行trap kernel，在trap kernel中可以定义和决定如何处理该异常，处理流程如图 4.9 所示。
图 4.9 GPU Trap Handler处理流程
基于trap kernel功能，当用户层程序触发相应异常信号时，MXMACA将进行相应处理并给出相关提示信息以供用户进行程序代码调试。
代码示例
使用GPU trap handler，示例代码如下所示：
#include<mc_runtime.h>
typedef struct
{
alignas(4)float f;
double d;
}__attribute__((packed)) test_type_mem_violation;
__global__ void trigger_memory_violation(test_type_mem_violation *dst)
{
atomicAdd(&dst->f,1.23);
atomicAdd(&dst->d,20);
dst->f=9.8765;
}
int main()
{
test_type_mem_violation hd={0};
test_type_mem_violation *ddd;
mcMalloc((void**)&ddd,sizeof(test_type_mem_violation));
mcMemcpy(ddd,&hd,sizeof(test_type_mem_violation),mcMemcpyHostToDevice);
trigger_memory_violation<<<dim3(1),dim3(1)>>>(ddd);
mcMemcpy(&hd,ddd,sizeof(test_type_mem_violation),mcMemcpyDeviceToHost);
mcFree(ddd);
return 0;
}

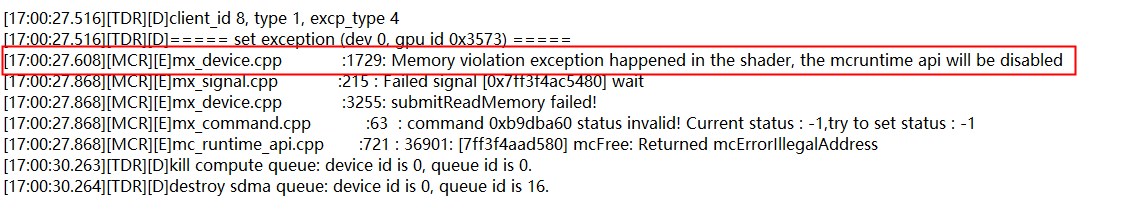

如果运行以上代码将会得到如图 4.10 所示的错误信息：
图 4.10 trap错误信息
重点关注红框内给出信息，MCR层给出提示信息 [MCR][E]mx_device.cpp:1729:Memory violation exception happened in the shader, mcruntime api will be disabled 并设置了 g_final_error，对应异常类型来看：核函数触发了异常类型 3—Memory violation，对照触发异常条件可以知道，我们的核函数代码可能存在访问内存的偏移量小于0，越界或数据未按要求对齐。
检查代码可发现：由于在结构体 test_type_mem_violation 中 alignas(4) 对float进行强制对齐以及对结构体进行了 attribute((packed))，所以结构体 test_type_mem_violation 的size为 double:8 加上 float:4 等于12，由于64-bit的atomic操作要求数据按照8字节对齐，故这里的结构体没有按照要求对齐，所以引发了trap。
将程序做如下修改即可解决该问题：
#include<mc_runtime.h>
typedef struct
{
float f;
double d;
}test_type_mem_violation;
__global__ void trigger_memory_violation(test_type_mem_violation *dst)
{
atomicAdd(&dst->f,1.23);
atomicAdd(&dst->d,20);
dst->f=9.8765;
}
int main()
{
test_type_mem_violation hd={0};
test_type_mem_violation *ddd;
mcMalloc((void**)&ddd,sizeof(test_type_mem_violation));
mcMemcpy(ddd,&hd,sizeof(test_type_mem_violation),mcMemcpyHostToDevice);
trigger_memory_violation<<<dim3(1),dim3(1)>>>(ddd);
mcMemcpy(&hd,ddd,sizeof(test_type_mem_violation),mcMemcpyDeviceToHost);
mcFree(ddd);
return 0;
}
